[摘]dpi 、 dip 、分辨率、屏幕尺寸、px、density 关系以及换算

前言

最近因为一个紧急的项目，客户要求摘他另外一个客户的样机，为了赶进度，我们通过反编译样机中的应用，获取UI和布局等。

但，做出来后，效果总感觉有些不一样，比如显示的字体大小。

最后发现，我们调试的样机分辨率虽然跟样机一样，但密度不一样。

客户的样机：240dpi

我们的设备：160dpi

获取设备密度命令：

adb shell wm density

本文摘抄，来源看文章末尾

正文

基本概念

• dip ： Density independent pixels ，设备无关像素。
• dp ：就是dip
• px ： 像素
• dpi ：dots per inch ， 直接来说就是一英寸多少个像素点。常见取值 120，160，240。我一般称作像素密度，简称密度
• density ： 直接翻译的话貌似叫 密度。常见取值 1.5 ， 1.0 。和标准dpi的比例（160px/inc）
• 分辨率 ： 横纵2个方向的像素点的数量，常见取值 480X800 ，320X480
• 屏幕尺寸： 屏幕对角线的长度。电脑电视同理。
• 屏幕比例的问题。因为只确定了对角线长，2边长度还不一定。所以有了4：3、16：9这种，这样就可以算出屏幕边长了。

应用

在android里面，获取一个窗口的metrics，里面有这么几个值

　metrics.density;
　metrics.densityDpi;

densityDpi ： 就是我们常说的dpi。

density ： 其实是 DPI / (160像素/英寸) 后得到的值。是不是有点奇怪，因为我带了单位。。。这个涉及到后面一个比较重要的东西，后面再说。

从上面就看得出了，DPI本身的单位也是 像素/英寸，所以density其实是没单位的，他就是一个比例值。

而dpi的单位是 像素/英寸，比较符合物理上面的密度定义，密度不都是单位度量的值么，所以我更喜欢把dpi叫像素密度，简称密度，density还是就叫density。

各单位间转换

计算dpi

比如一个机器，屏幕4寸，分辨率480X800，他的dpi能算么。

因为不知道边长，肯定不能分开算，4是对角线长度，那直接用勾股定理算对角线像素，除以4，算出来大概是 dpi = 233 像素/英寸。

那么density就是 （233 px/inch）/（160 px/inch）=1.46 左右

其中的default就是160。

计算 dp 与 px

我们写布局的时候，肯定还是要知道1个dp到底有多少px的。

换算公式如下： dp = （DPI/（160像素/英寸））px = density px

注意，这里都是带单位的。px是单位，dp是单位，density没单位。

为了方便，假设dpi是240 像素/英寸 ， 那么density就是1.5

那么就是 dp=1.5px ，注意这是带了单位的，也就是 设备无关像素 = density 像素

那么转换为数值计算的话，应该是下面这个式子

PX = density * DP

也就是像素值 = density * 设备无关像素值 ，请注意这里有个值字。

为啥 标准dpi = 160

（1）Android Design [1] 里把主流设备的 dpi 归成了四个档次，120 dpi、160 dpi、240 dpi、320 dpi

实际开发当中，我们经常需要对这几个尺寸进行相互转换（比如先在某个分辨率下完成设计，然后缩放到其他尺寸微调后输出），一般按照 dpi 之间的比例即 2:1.5:1:0.75

来给界面中的元素来进行尺寸定义。

也就是说如果以 160 dpi 作为基准的话，只要尺寸的 DP 是 4 的公倍数，XHDPI 下乘以 2，HDPI 下乘以 1.5，LDPI 下乘以 0.75 即可满足所有尺寸下都是整数 pixel 。

但假设以 240 dpi 作为标准，那需要 DP 是 3 的公倍数，XHDPI 下乘以 1.333，MDPI 下乘以 0.666 ，LDPI 下除以 2

而以 LDPI 和 XHDPI 为基准就更复杂了，所以选择 160 dpi

（2）这个在Google的官方文档中有给出了解释，因为第一款Android设备（HTC的T-Mobile G1）是属于160dpi的。

示例分析

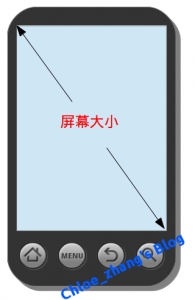

屏幕尺寸(screen size)

就是我们平常讲的手机屏幕大小，是屏幕的对角线长度，一般讲的大小单位都是英寸。

比如iPhone5S的屏幕尺寸是4英寸。Samsung Note3是5.7英寸。

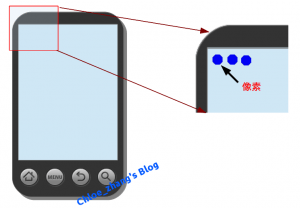

像素(pixel)

想像把屏幕放大再放大，对！看到的那一个个小点或者小方块就是像素了。

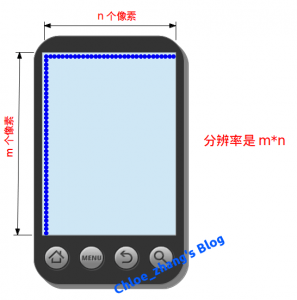

分辨率(Resolution)

是指屏幕上垂直方向和水平方向上的像素个数。

比如iPhone5S的分辨率是1136 * 640；Samsung Note3的分辨率是1920 * 1080；

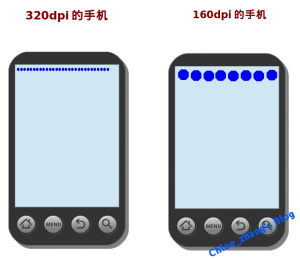

dpi

是dot per inch的缩写，就是每英寸的像素数，也叫做屏幕密度。这个值越大，屏幕就越清晰。

iPhone5S的dpi是326； Samsung Note3 的dpi是386

dip

是Density independent pixel的缩写，指的是抽象意义上的像素。跟设备的屏幕密度有关系。

它是Android里的一个单位，dip和dp是一样的。

就是说在160dpi的屏幕上，1dip=1px。

它跟屏幕密度有关，如果屏幕密度大，1dip代表的px就多，比如在320dpi的屏幕上，1dip=2px。

为什么我们在布局的时候最好要用dip，不要用px？

是因为这个世界上存在着很多不同屏幕密度的手机，屏幕密度是什么？就是dpi，就是单位长度里的像素数量。

想象一下，如果这些手机的尺寸一样，屏幕密度相差很大，那么是不是说一个手机水平方向上像素很少，另一个手机水平方向上像素很多？那我们画同样pix数量的时候，它显示的长度不就会不一样了？

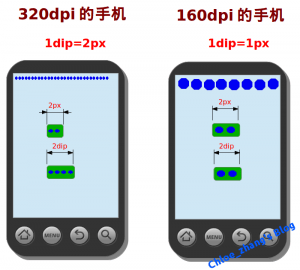

比如下面图中的两个手机，同时设置2px长度的Button，在屏幕密度较高的手机里就会显示的比较小。

而同时设置的2dip长度的Button，在两个手机上显示的大小是一样的。

参考文章

1. 《dpi 、 dip 、分辨率、屏幕尺寸、px、density 关系以及换算》
