[摘]深入浅出UML类图（一）

本文作者：刘伟  http://blog.csdn.net/lovelion

在UML 2.0的13种图形中，类图是使用频率最高的UML图之一。Martin Fowler在其著作《UML Distilled: A Brief Guide to the Standard Object Modeling Language, Third Edition》（《UML精粹：标准对象建模语言简明指南（第3版）》）中有这么一段：“If someone were to come up to you in a dark alley and say, 'Psst, wanna see a UML diagram?' that diagram would probably be a class diagram. The majority of UML diagrams I see are class diagrams.”（“如果有人在黑暗的小巷中向你走来并对你说：‘嘿，想不想看一张UML图？’那么这张图很有可能就是一张类图，我所见过的大部分的UML图都是类图”），由此可见类图的重要性。

类图用于描述系统中所包含的类以及它们之间的相互关系，帮助人们简化对系统的理解，它是系统分析和设计阶段的重要产物，也是系统编码和测试的重要模型依据。

      1. 类

类(Class)封装了数据和行为，是面向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。在系统中，每个类都具有一定的职责，职责指的是类要完成什么样的功能，要承担什么样的义务。一个类可以有多种职责，设计得好的类一般只有一种职责。在定义类的时候，将类的职责分解成为类的属性和操作（即方法）。类的属性即类的数据职责，类的操作即类的行为职责。设计类是面向对象设计中最重要的组成部分，也是最复杂和最耗时的部分。

在软件系统运行时，类将被实例化成对象(Object)，对象对应于某个具体的事物，是类的实例(Instance)。

类图(Class Diagram)使用出现在系统中的不同类来描述系统的静态结构，它用来描述不同的类以及它们之间的关系。

在系统分析与设计阶段，类通常可以分为三种，分别是实体类(Entity Class)、控制类(Control Class)和边界类(Boundary Class)，下面对这三种类加以简要说明：

(1) 实体类：实体类对应系统需求中的每个实体，它们通常需要保存在永久存储体中，一般使用数据库表或文件来记录，实体类既包括存储和传递数据的类，还包括操作数据的类。实体类来源于需求说明中的名词，如学生、商品等。

(2) 控制类：控制类用于体现应用程序的执行逻辑，提供相应的业务操作，将控制类抽象出来可以降低界面和数据库之间的耦合度。控制类一般是由动宾结构的短语（动词+名词）转化来的名词，如增加商品对应有一个商品增加类，注册对应有一个用户注册类等。

(3) 边界类：边界类用于对外部用户与系统之间的交互对象进行抽象，主要包括界面类，如对话框、窗口、菜单等。

在面向对象分析和设计的初级阶段，通常首先识别出实体类，绘制初始类图，此时的类图也可称为领域模型，包括实体类及其它们之间的相互关系。

      2. 类的UML图示

在UML中，类使用包含类名、属性和操作且带有分隔线的长方形来表示，如定义一个Employee类，它包含属性name、age和email，以及操作modifyInfo()，在UML类图中该类如图1所示：

图1 类的UML图示

      图1对应的Java代码片段如下：

public class Employee {
    private String name;
    private int age;
    private String email;

    public void modifyInfo() {
        ......
    }
}

在UML类图中，类一般由三部分组成：

(1) 第一部分是类名：每个类都必须有一个名字，类名是一个字符串。

(2) 第二部分是类的属性(Attributes)：属性是指类的性质，即类的成员变量。一个类可以有任意多个属性，也可以没有属性。

UML规定属性的表示方式为：

其中：

• “可见性”表示该属性对于类外的元素而言是否可见，包括公有(public)、私有(private)和受保护(protected)三种，在类图中分别用符号+、-和#表示。
• “名称”表示属性名，用一个字符串表示。
• “类型”表示属性的数据类型，可以是基本数据类型，也可以是用户自定义类型。
• “缺省值”是一个可选项，即属性的初始值。

(3) 第三部分是类的操作(Operations)：操作是类的任意一个实例对象都可以使用的行为，是类的成员方法。

UML规定操作的表示方式为：

其中：

• “可见性”的定义与属性的可见性定义相同。
• “名称”即方法名，用一个字符串表示。
• “参数列表”表示方法的参数，其语法与属性的定义相似，参数个数是任意的，多个参数之间用逗号“，”隔开。
• “返回类型”是一个可选项，表示方法的返回值类型，依赖于具体的编程语言，可以是基本数据类型，也可以是用户自定义类型，还可以是空类型(void)，如果是构造方法，则无返回类型。

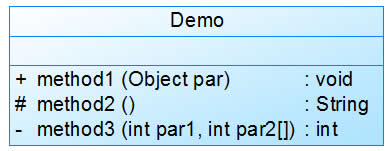

在类图2中，操作method1的可见性为public(+)，带入了一个Object类型的参数par，返回值为空(void)；操作method2的可见性为protected(#)，无参数，返回值为String类型；操作method3的可见性为private(-)，包含两个参数，其中一个参数为int类型，另一个为int[]类型，返回值为int类型。

图2 类图操作说明示意图

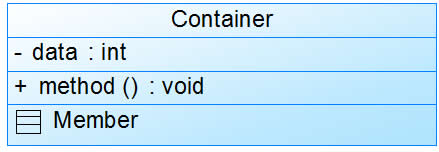

      由于在Java语言中允许出现内部类，因此可能会出现包含四个部分的类图，如图3所示：

图3 包含内部类的类图
