MediaProvider源码分析

前言

MediaProvider继承自ContentProvider，是Android用于存储图片、音频、视频和文档等多媒体信息，提供给其他需要的应用使用。

今天就对MediaProvider应用代码进行一定学习。参考网上大佬文章，记录一下过程。

这里是用了Android P源码分析

正文

MediaProvider存在路径：

\packages\providers\MediaProvider

扫描后存在的数据目录

/data/data/com.android.providers.media/databases
# 或
/data/user_de/0/com.android.providers.media/databases

一般是在第一个目录，但也存在放在第二个目录，这个具体看平台是否有改动。

MediaProvider存在两个数据库

internal.db #内部数据库
external.db #外部数据库

重点

internal.db是查询指定目录的数据

//[/system/media, /oem/media, /product/media]
directories = new String[] {
        Environment.getRootDirectory() + "/media",
        Environment.getOemDirectory() + "/media",
        Environment.getProductDirectory() + "/media",
};

external.db 是包括sd目录和插入的磁盘目录中所有数据。

进入扫描

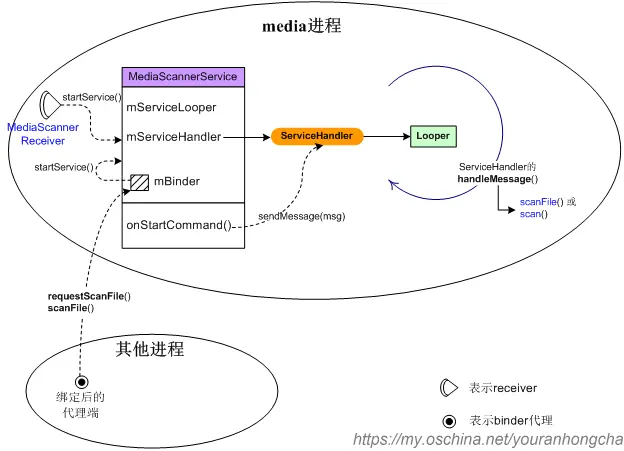

在继续跟进时，我们需要知道有几个入口让MediaProvider进入扫描，先看大佬们整理的

从上面看，可以知道，进入扫描于两种方式

1. 通过广播监听

2. 通过服务绑定

通过这两种方式，我们进入分析MediaProvider。

广播监听

一般广播监听有两种，一种是动态广播，一种是静态广播，各有优点。一般看一个应用会先看AndroidManifest.xml配置。

AndroidManifest.xml

我们关注需要的，比如磁盘挂载等广播，我们会发现MediaScannerReceiver就是我们需要找的广播。

<receiver android:name="MediaScannerReceiver">
    <intent-filter>
        <action android:name="android.intent.action.BOOT_COMPLETED" />
        <action android:name="android.intent.action.LOCALE_CHANGED" />
    </intent-filter>
    <intent-filter>
        <action android:name="android.intent.action.MEDIA_MOUNTED" />
        <data android:scheme="file" />
    </intent-filter>
    <intent-filter>
        <action android:name="android.intent.action.MEDIA_UNMOUNTED" />
        <data android:scheme="file" />
    </intent-filter>
    <intent-filter>
        <action android:name="android.intent.action.MEDIA_SCANNER_SCAN_FILE" />
        <data android:scheme="file" />
    </intent-filter>
</receiver>

上面监听了好些重要的广播，我们直接进入看MediaScannerReceiver怎么处理的。

MediaScannerReceiver.java

public void onReceive(Context context, Intent intent) {
    final String action = intent.getAction();
    final Uri uri = intent.getData();
    if (Intent.ACTION_BOOT_COMPLETED.equals(action)) {
        //开机广播，只扫描内置磁盘，内置的磁盘一定存在
        //INTERNAL_VOLUME = "internal"
        scan(context, MediaProvider.INTERNAL_VOLUME);
    } else if (Intent.ACTION_LOCALE_CHANGED.equals(action)) {
        //语言切换
        scanTranslatable(context);
    } else {
        if (uri.getScheme().equals("file")) {
            String path = uri.getPath();
            // 我这平台上 externalStoragePath = "/storage/emulated/0";
            String externalStoragePath = Environment.getExternalStorageDirectory().getPath();
            // 我这平台上 legacyPath = "/sdcard";
            String legacyPath = Environment.getLegacyExternalStorageDirectory().getPath();
            try {
                path = new File(path).getCanonicalPath();
            } catch (IOException e) {
                return;
            }
            if (path.startsWith(legacyPath)) {
                //需要用绝对路径,确保统一
                path = externalStoragePath + path.substring(legacyPath.length());
            }
            if (Intent.ACTION_MEDIA_MOUNTED.equals(action)) {
                //根据磁盘挂载进行扫描外置磁盘
                //EXTERNAL_VOLUME = "external"
                scan(context, MediaProvider.EXTERNAL_VOLUME);
            } else if (Intent.ACTION_MEDIA_SCANNER_SCAN_FILE.equals(action) &&
                path != null && path.startsWith(externalStoragePath + "/")) {
                //只对内置sdcard多媒体更新进行扫描
                scanFile(context, path);
            }
        }
    }
}

上面涉及如下几个方法

1. scan(Context context, String volume) //扫描内置或外置磁盘

2. void scanFile(Context context, String path) //扫描指定文件[只能是文件！]

3. scanTranslatable(Context context) // 设备语言变化了调用

上面是三个方法有以个共同点，都是startService()启动了MediaScannerService

context.startService(new Intent(context, MediaScannerService.class).putExtras(args));

MediaScannerService.java

MediaScannerService是个服务，一般都先看onCreate()和onStartCommand()。

1. onCreate()

   public void onCreate() {
       //防止扫描过程中CPU睡死过去,扫描中需要
       PowerManager pm = (PowerManager)getSystemService(Context.POWER_SERVICE);
       mWakeLock = pm.newWakeLock(PowerManager.PARTIAL_WAKE_LOCK, TAG);
       //略
       //启动子线程，第二个参数Runnable传入的是this，也就是说MediaScannerService实现了run()
       Thread thr = new Thread(null, this, "MediaScannerService");
       thr.start();
   }

2. onStartCommand()

   public int onStartCommand(Intent intent, int flags, int startId) {
       //等待mServiceHandler初始化
       while (mServiceHandler == null) {
           synchronized (this) {
               try {
                   wait(100);
               } catch (InterruptedException e) {
               }
           }
       }
   	//略
   	//放入消息队列，让ServiceHandler处理。
       Message msg = mServiceHandler.obtainMessage();
       msg.arg1 = startId;
       msg.obj = intent.getExtras();
       mServiceHandler.sendMessage(msg);
       return Service.START_REDELIVER_INTENT;
   }

这里主要是把intent中参数丢入消息队列，让mServiceHandler处理。

3. run()

   上面启动了子线程，MediaScannerService也实现了run()

   public void run() {
       //将优先级降低到其他后台线程以下以避免干扰其他服务。
       Process.setThreadPriority(Process.THREAD_PRIORITY_BACKGROUND +
               Process.THREAD_PRIORITY_LESS_FAVORABLE);
   	//很熟悉吧，启动Looper，这样就可以使用ServiceHandler
       Looper.prepare();
       mServiceLooper = Looper.myLooper();
       mServiceHandler = new ServiceHandler();
       Looper.loop();
   }

4. ServiceHandler

   private final class ServiceHandler extends Handler {
       @Override
       public void handleMessage(Message msg) {
           Bundle arguments = (Bundle) msg.obj;
           if (arguments == null) {
               return;
           }
           String filePath = arguments.getString("filepath");
           try {
   		    //文件扫描
               if (filePath != null) {
                   IBinder binder = arguments.getIBinder("listener");
                   //如果是从广播来的，binder= null
                   IMediaScannerListener listener =
                           (binder == null ? null : IMediaScannerListener.Stub.asInterface(binder));
                   Uri uri = null;
                   try {
                    	//【重点】scanFile
                       uri = scanFile(filePath, arguments.getString("mimetype"));
                   } catch (Exception e) {
                       Log.e(TAG, "Exception scanning file", e);
                   }
                   if (listener != null) {
                       listener.scanCompleted(filePath, uri);
                   }
               } else if (arguments.getBoolean(MediaStore.RETRANSLATE_CALL)) {
   			    //设备语言改变后的
                   ContentProviderClient mediaProvider = getBaseContext().getContentResolver()
                       .acquireContentProviderClient(MediaStore.AUTHORITY);
                   mediaProvider.call(MediaStore.RETRANSLATE_CALL, null, null);
               } else {
   				//扫描挂载的磁盘
                   String volume = arguments.getString("volume");
                   String[] directories = null;
   				//内置磁盘
                   if (MediaProvider.INTERNAL_VOLUME.equals(volume)) {
                       directories = new String[] {
                               Environment.getRootDirectory() + "/media",
                               Environment.getOemDirectory() + "/media",
                               Environment.getProductDirectory() + "/media",
                       };
                   } //外置磁盘
                   else if (MediaProvider.EXTERNAL_VOLUME.equals(volume)) {
                       if (getSystemService(UserManager.class).isDemoUser()) {
                           directories = ArrayUtils.appendElement(String.class,
                                   mExternalStoragePaths,
                                Environment.getDataPreloadsMediaDirectory().getAbsolutePath());
                       } else {
                           directories = mExternalStoragePaths;
                       }
                   }
                   if (directories != null) {
                       //【重点】scan
                       scan(directories, volume);
                   }
               }
           } catch (Exception e) {
               Log.e(TAG, "Exception in handleMessage", e);
           }
   		//扫描结束，自动销毁
           stopSelf(msg.arg1);
       }
   }

   上面涉及scanFile()和scan()方法。主要是的区别是前者扫描文件，后者是扫描磁盘。

5. scan()

   private void scan(String[] directories, String volumeName) {
       Uri uri = Uri.parse("file://" + directories[0]);
   	//扫描中不让休眠
       mWakeLock.acquire();
       try {
           ContentValues values = new ContentValues();
   		//MEDIA_SCANNER_VOLUME = "volume"
           values.put(MediaStore.MEDIA_SCANNER_VOLUME, volumeName);
   		//让MeidaProvider做一些准备工作??(没有具体看，网上大佬这么说的)
   		//scanUri = content://media/none/media_scanner
           Uri scanUri = getContentResolver().insert(MediaStore.getMediaScannerUri(), values);
   		//发出开始扫描广播
           sendBroadcast(new Intent(Intent.ACTION_MEDIA_SCANNER_STARTED, uri));
           try {
               if (volumeName.equals(MediaProvider.EXTERNAL_VOLUME)) {
   				// 打开EXTERNAL数据库[为啥要判断，可以看文章中【重点】部分]
                   openDatabase(volumeName);
               }
   			//创建MediaScanner,调用scanDirectories扫描目标文件夹。
               try (MediaScanner scanner = new MediaScanner(this, volumeName)) {
               	//directories可能是[/storage/emulated/0, /storage/udisk0]
                   scanner.scanDirectories(directories);
               }
           } catch (Exception e) {
               Log.e(TAG, "exception in MediaScanner.scan()", e);
           }
   		// 通过 delete 这个 uri，让 MeidaProvider 做一些清理工作
           getContentResolver().delete(scanUri, null, null);
       } finally {
   		//发送扫描完成的广播
           sendBroadcast(new Intent(Intent.ACTION_MEDIA_SCANNER_FINISHED, uri));
   		Log.d(TAG, "scan +++++ ACTION_MEDIA_SCANNER_FINISHED +++++  : ");
           mWakeLock.release();
       }
   }

   上面正在扫描工作是在MediaScanner中。

6. scanFile()

   private Uri scanFile(String path, String mimeType) {
       String volumeName = MediaProvider.EXTERNAL_VOLUME;
       try (MediaScanner scanner = new MediaScanner(this, volumeName)) {
           String canonicalPath = new File(path).getCanonicalPath();
           return scanner.scanSingleFile(canonicalPath, mimeType);
       } catch (Exception e) {
           return null;
       }
   }

   scanFile()指定扫描某个文件，最终的扫描逻辑依旧在MediaScanner中。

MediaScanner后续单独分析，这里不做过多的介绍。从上面看，从广播进入扫描的就分析完了。

服务绑定

除了ACTION_MEDIA_SCANNER_SCAN_FILE广播，Android还可以通过bindService机制得到IMediaScannerService代理接口，再通过该接口的requestScanFile()或scanFile()请求扫描，不过这个只能扫描文件。

先看看MediaScannerService返回的IBinder

@Override
public IBinder onBind(Intent intent) {
    //返回binder代理
    return mBinder;
}

private final IMediaScannerService.Stub mBinder = new IMediaScannerService.Stub() {
	//方法一
    public void requestScanFile(String path, String mimeType, IMediaScannerListener listener) {
        Bundle args = new Bundle();
        args.putString("filepath", path);
        args.putString("mimetype", mimeType);
        if (listener != null) {
            args.putIBinder("listener", listener.asBinder());
        }
        startService(new Intent(MediaScannerService.this,
                MediaScannerService.class).putExtras(args));
    }

	//方法二
    public void scanFile(String path, String mimeType) {
        requestScanFile(path, mimeType, null);
    }
};

有两个方法requestScanFile()和scanFile()，最终还是调用了requestScanFile，也就是带上参数并启动服务。

其中IMediaScannerService定义的的目录

frameworks\base\media\java\android\media\IMediaScannerService.aidl

由于一般不涉及这块，懒得继续看。推荐最后的参考文章，此文对这块讲解比较详细。

参考文章

1. 《Android MediaScanner：（二）MediaScannerReceiver》

2. 《MediaProvider流程分析Android 9和Android 10版本》

3. 《MediaProvider流程分析》

4. 《Android MediaProvider》

5. 《MediaScannerService 研究》[推荐看这个]
