Android 中Bn和Bp介绍

前言

阅读Android源码时总是遇到Bnxx和Bpxx等类，老是对不上号，容易迷糊，因此这里记录一下，方便自己查阅。

正文

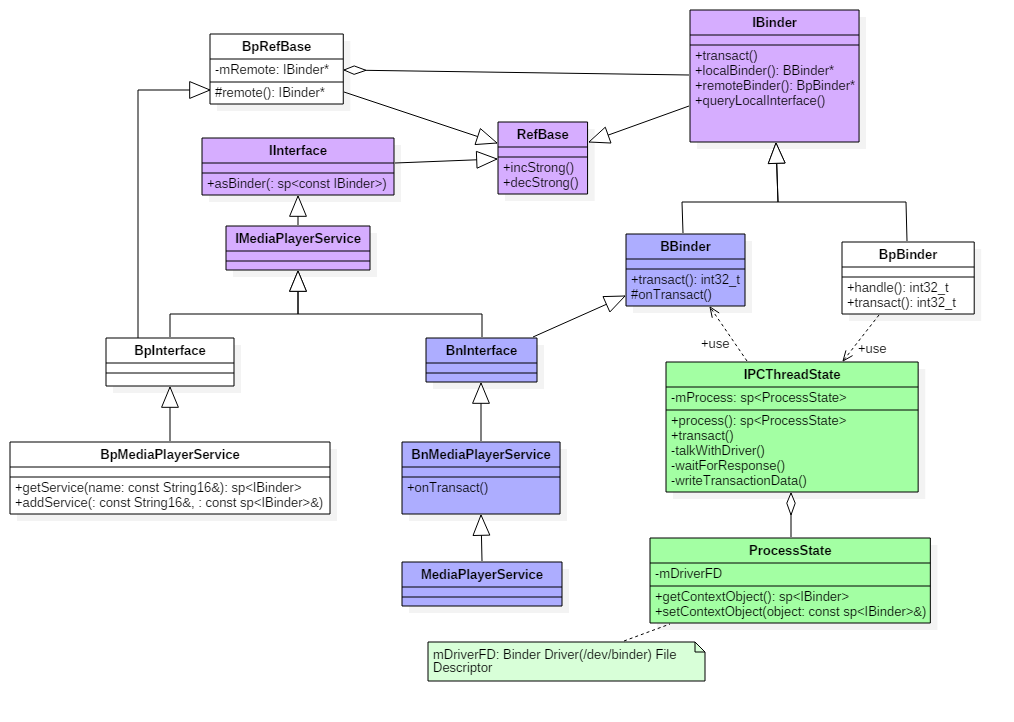

BP(binder proxy)和BN(binder native)是通过binder来通信的，Bp端可以通过BinderProxy的transact()方法与Bn端发送请求，而Bn端通过继承Binder类并重写onTransact()接收并处理来自Bp端的请求。

两端会实现相同的接口，但Proxy端只是通过binder ipc发送一个binder transaction，native端是真正做事情，再将结果返回。

Bn

n 就是native，给server用。

继承是为了实现一个接口，就是一个BnXX对应一个IXX。

I 就是interface（接口）

Bp

p 就是proxy代理，给client用的。

这个存在的意义在于通过IPC机制去实现执行接口函数调用，同样一个BpXX对应一个IXX。

例子

涉及的代码块

\frameworks\av\media\libmedia\IMediaPlayer.cpp
\frameworks\av\media\libmedia\include\media\IMediaPlayer.h

这里只要介绍BnMediaPlayer和BpMediaPlayer。

BnMediaPlayer

class BnMediaPlayer: public BnInterface<IMediaPlayer>
{
public:
    virtual status_t    onTransact( uint32_t code,
                                    const Parcel& data,
                                    Parcel* reply,
                                    uint32_t flags = 0);
};

BpMediaPlayer

class BpMediaPlayer: public BpInterface<IMediaPlayer>
{
    //略
}

在代码中，客户端通过BpMediaPlayer发送消息，然后BnMediaPlayer接收，然后调用服务端进行处理。

setDataSource

以setDataSource()为例。

# BpMediaPlayer中的方法
status_t setDataSource(int fd, int64_t offset, int64_t length) {
    //略
    //通过binder，remote()就是一个binder
    remote()->transact(SET_DATA_SOURCE_FD, data, &reply);
    return reply.readInt32();
}

目前对binder不是很理解，但通过网上文章和自己跟踪，remote()->transact(SET_DATA_SOURCE_FD, data, &reply)通过Binder，最后进入了BnMediaPlayer的onTransact()方法。

status_t BnMediaPlayer::onTransact(
    uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags){
    switch (code) {
        //略
        case SET_DATA_SOURCE_FD: {
            CHECK_INTERFACE(IMediaPlayer, data, reply);
             //略
            // MediaPlayerService中的Client继承BnMediaPlayer
            //这里的setDataSource是MediaPlayerService::Client::setDataSource。
            reply->writeInt32(setDataSource(fd, offset, length));
            return NO_ERROR;
        }
        //略
    }
}

当然，真正处理的还是MediaPlayerService::Client::setDataSource()方法。

从上面可以看出

1. B就是Binder

2. Bnxx给Server用的

3. Bpxx是个Client用的

4. Bpxx可以通过BinderProxy的transact()方法与Bnxxx发送请求，而Bnxx通过继承Binder类并重写onTransact()接收并处理来自Bpxx的请求。

参考文章

1. 《android MediaPlayer架构》

2. 《Binder系列5—注册服务(addService)》

3. 《android 之Bn、Bp详解》

4. 《Bn和Bp》
